Czym jest bezpieczna nawierzchnia placu zabaw?

Bezpieczna nawierzchnia placu zabaw to warstwa, która amortyzuje upadek dziecka z urządzenia i pokrywa cały obszar upadku wokół niego. Jej zdolność amortyzacji bada się według normy PN-EN 1177, która określa wysokość krytyczną upadku — największą wysokość, z jakiej nawierzchnia chroni przed poważnym urazem głowy.

Norma PN-EN 1176-1 wymaga nawierzchni amortyzującej upadek wszędzie tam, gdzie wysokość swobodnego upadku z urządzenia przekracza 0,6 m. W praktyce dotyczy to większości huśtawek, zestawów ze zjeżdżalnią i urządzeń do wspinaczki. Nawierzchnią bezpieczną mogą być materiały sypkie, takie jak piasek i kora, albo nawierzchnie syntetyczne: płyty gumowe, maty przerostowe i nawierzchnia wylewana. Bezpieczne Place Zabaw dostarcza i montuje nawierzchnie z gumy — płyty, maty i obrzeża — produkowane przez POWER Rubber.

Jak dobrać grubość nawierzchni do wysokości upadku?

Grubość dobiera się tak, by wysokość krytyczna nawierzchni była co najmniej równa najwyższej wysokości swobodnego upadku urządzeń w danej strefie. Wysokość upadku podaje karta techniczna każdego urządzenia, a wysokość krytyczną — badanie nawierzchni według PN-EN 1177. Im wyżej można spaść, tym grubsza płyta albo więcej warstw maty.

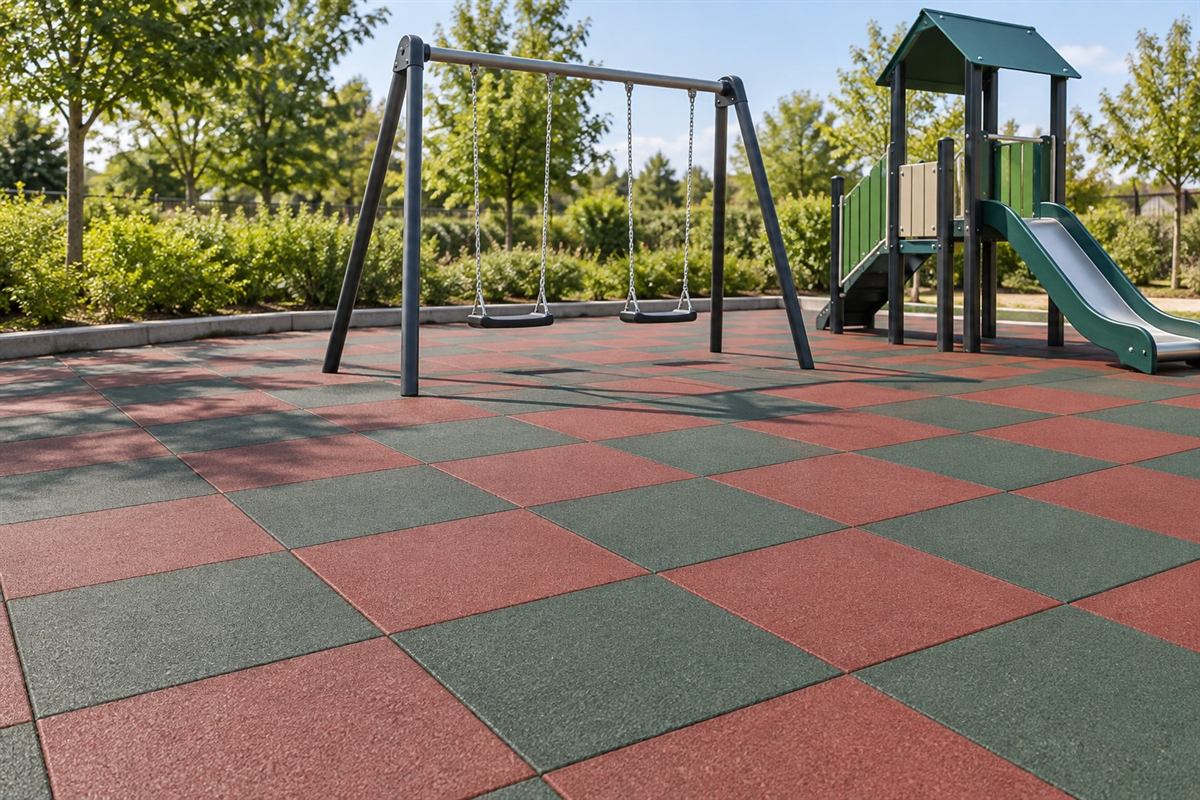

Płyty gumowe 50 × 50 cm z produkcji POWER Rubber mają grubości od 30 mm, przy wysokości upadku do 1,1 m, do 90 mm, przy wysokości do 2,8 m. Pełną tabelę grubości publikuje serwis plyty-gumowe.pl. Mata przerostowa ułożona na trawie chroni w jednej warstwie do 2,0 m, a w dwóch — do 3,0 m; na podłożach naturalnych wynik zależy od ubicia i rodzaju gruntu, dlatego liczbę warstw potwierdzamy w wycenie (szczegóły: mataprzerostowa.pl). W wycenie z montażem dobieramy grubość osobno dla każdej strefy, żeby nie przepłacać za grubą płytę pod niskimi urządzeniami.

Ile m² nawierzchni zamówić, czyli jak liczyć strefę bezpieczeństwa?

Metraż nawierzchni to suma stref bezpieczeństwa wszystkich urządzeń, które wymagają nawierzchni amortyzującej, razem z miejscem pod samym urządzeniem. Według PN-EN 1176-1 strefa sięga 1,5 m od obrysu urządzenia przy wysokości upadku do 1,5 m, a przy wyższej — dwie trzecie wysokości upadku plus 0,5 m.

Przykład: zestaw o wymiarach 4,0 × 2,5 m z wysokością upadku 1,5 m potrzebuje strefy około 7,0 × 5,5 m, czyli 38,5 m² — w płytach 50 × 50 cm, układanych w prostokątach, to 154 płyty. Huśtawki mają dłuższą strefę w kierunku huśtania, liczoną od długości zawieszenia według PN-EN 1176-2. Orientacyjny metraż policzy kalkulator strefy bezpieczeństwa, a dokładny ustalimy z rzutu placu lub podczas pomiaru przed montażem — więcej w artykule jak obliczyć strefę bezpieczeństwa.

Płyty gumowe, mata przerostowa czy nawierzchnia wylewana?

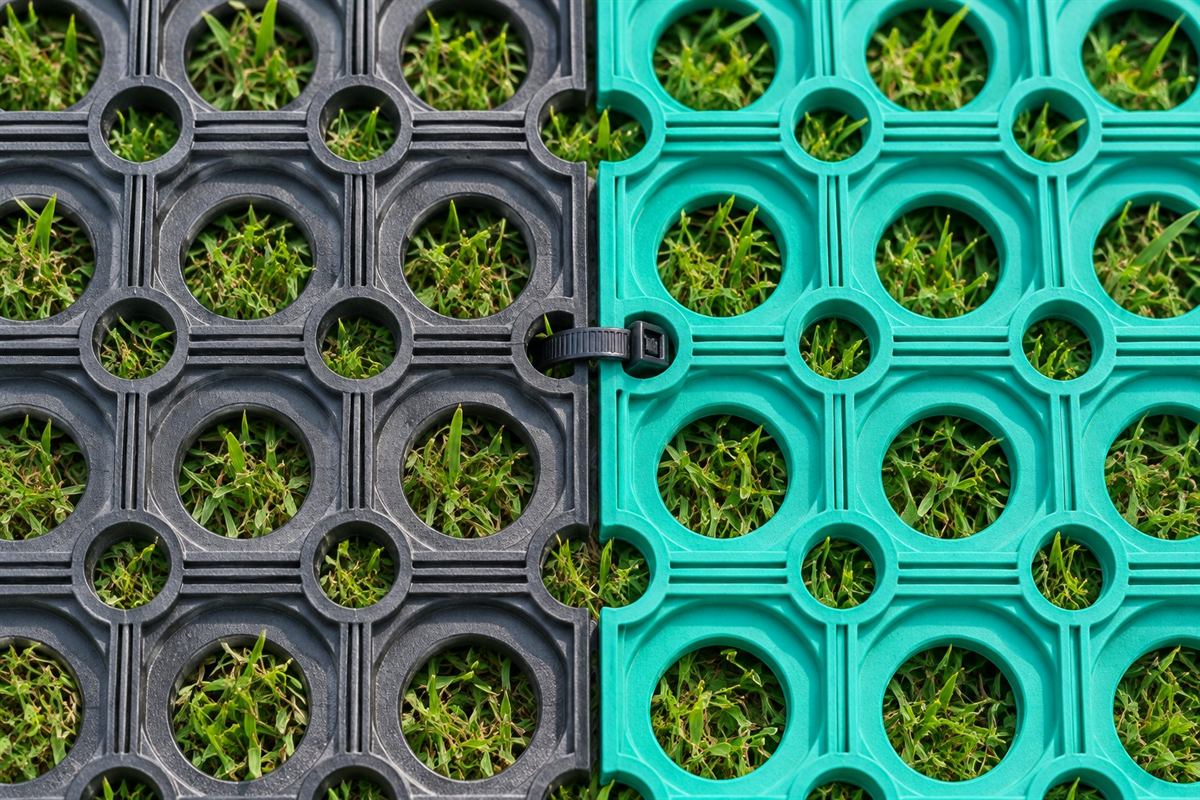

Płyty gumowe sprawdzają się na placach o dużym ruchu i przy wyższych urządzeniach, mata przerostowa — na placach na trawie, gdzie teren ma pozostać zielony, a nawierzchnia wylewana — przy nieregularnych kształtach bez łączeń. Bezpieczne Place Zabaw układa płyty i maty; nawierzchni wylewanej nie wykonujemy, ale uczciwie podpowiemy, kiedy będzie lepszym wyborem.

Płyty SBR mają zwykle kolor czarny, czerwony lub zielony, a płyty EPDM — żywsze kolory, z których można układać ścieżki i pola. Szersze porównanie z nawierzchnią poliuretanową opisujemy na stronie płyty czy nawierzchnia wylewana.

Jak wygląda montaż nawierzchni placu zabaw krok po kroku?

Montaż nawierzchni z płyt gumowych obejmuje pięć etapów: pomiar strefy, przygotowanie podłoża lub podbudowy, ułożenie i połączenie płyt, wykończenie krawędzi obrzeżem oraz odbiór z dokumentami. Przy wymianie „pod klucz” przed tymi etapami ekipa zdejmuje i wywozi starą nawierzchnię. Termin prac ustalamy przy potwierdzeniu zamówienia.

1. Pomiar i dobór

   Na podstawie rzutu placu lub pomiaru wyznaczamy strefy urządzeń i grubość nawierzchni w każdej z nich.

2. Demontaż starej nawierzchni

   Przy wymianie zdejmujemy i wywozimy piasek, korę lub zniszczoną nawierzchnię wylewaną.

3. Podłoże lub podbudowa

   Przygotowujemy stabilne, przepuszczalne podłoże — zakres prac zależy od gruntu i ustalamy go w wycenie.

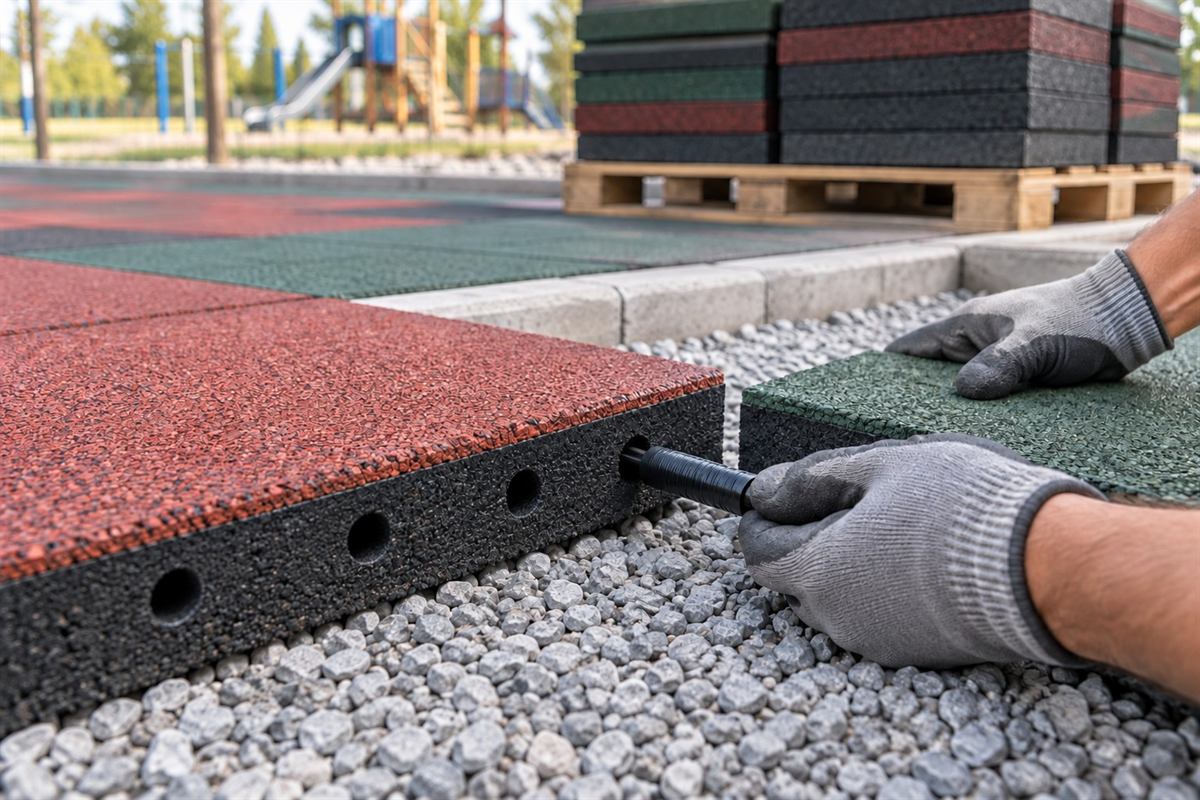

4. Układanie płyt lub mat

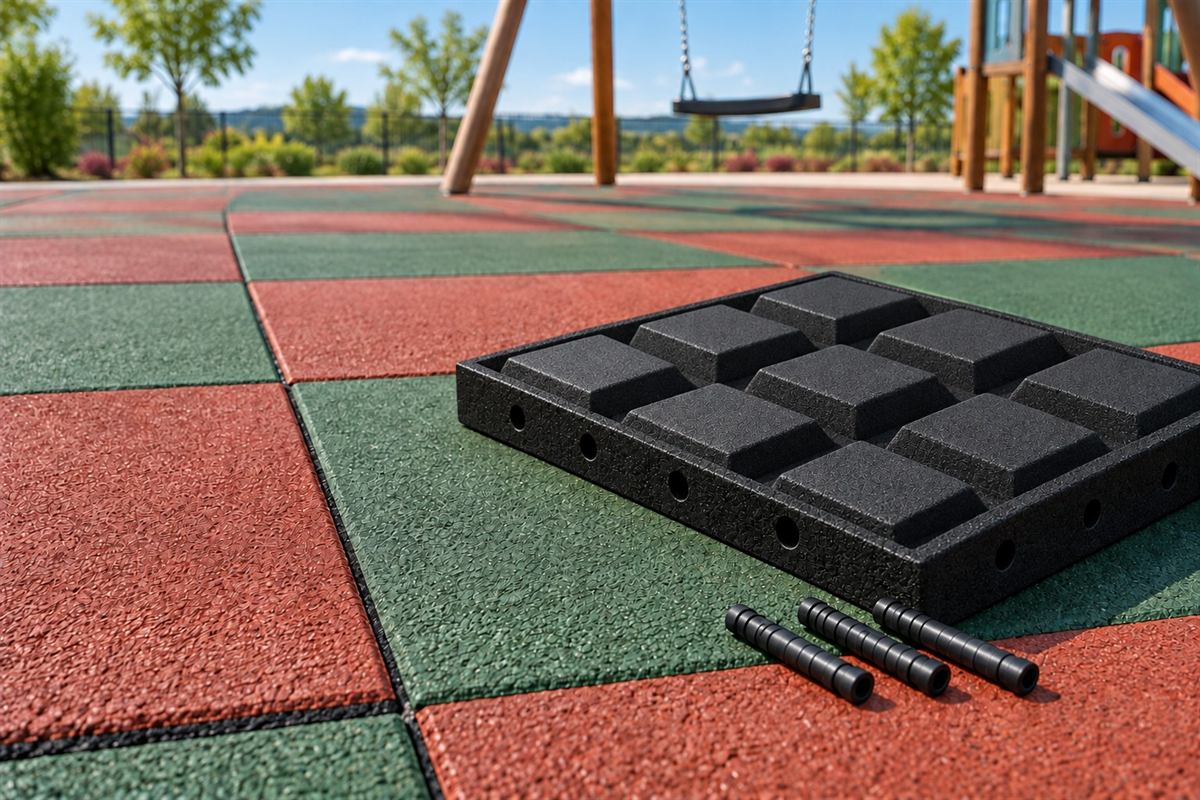

   Układamy płyty gumowe i łączymy je ze sobą albo rozkładamy maty przerostowe na trawie, dopasowując je do urządzeń.

5. Obrzeża i odbiór

   Wykańczamy krawędzie obrzeżem gumowym, porządkujemy teren i przekazujemy dokumenty nawierzchni.

Szczegóły montażu i zalecenia konserwacji przekazujemy zamawiającemu razem z zamówieniem. Więcej o usłudze: montaż nawierzchni placu zabaw i wymiana nawierzchni.

Jakie formalności czekają zamawiającego przy modernizacji placu?

Przed modernizacją warto sprawdzić trzy sprawy: czy zakres prac wymaga zgłoszenia lub pozwolenia według Prawa budowlanego, jak opisać nawierzchnię w zamówieniu publicznym i skąd pozyskać finansowanie. O trybie zawsze rozstrzyga zakres prac i lokalizacja placu, dlatego każdą z tych spraw opisujemy osobno.

Najczęstsze pytania zamawiających opisujemy na osobnych stronach: czy modernizacja placu zabaw wymaga zgłoszenia, przepisy dotyczące placu zabaw, przetarg na plac zabaw z kodami CPV, kosztorys placu zabaw i dofinansowanie placu zabaw. Do wniosku o dofinansowanie lub do budżetu przygotujemy wycenę z podziałem na dostawę, montaż i prace przygotowawcze.

Jakie dokumenty nawierzchni otrzyma zamawiający?

Do nawierzchni z Bezpieczne Place Zabaw dołączamy atest zgodności z PN-EN 1177 i kartę techniczną płyt, mat lub obrzeży, a po montażu — zalecenia konserwacji. Atest dołączamy do zamówienia; przed zakupem atestów nie udostępniamy. Dane nawierzchni do opisu przedmiotu zamówienia przekażemy na etapie wyceny.

Dokumenty nawierzchni są potrzebne przy odbiorze placu i przy kolejnych przeglądach, dlatego warto przechowywać je razem z dokumentacją urządzeń. Na co zwrócić uwagę przy odbiorze, opisujemy na stronie odbiór placu zabaw.

Kto odpowiada za stan nawierzchni po montażu?

Za stan placu zabaw, w tym nawierzchni, odpowiada jego właściciel lub zarządca — gmina, szkoła, przedszkole, spółdzielnia albo wspólnota. Norma PN-EN 1176-7 zaleca regularne oględziny, przeglądy funkcjonalne i coroczny przegląd główny, a ich wyniki zapisuje się w protokołach.

Nawierzchnia z płyt gumowych wymaga głównie utrzymania w czystości i sprawdzania, czy płyty są dobrze połączone i nie odstają. Gdy protokół z przeglądu wskaże uszkodzenia, pojedyncze płyty lub maty można wymienić bez rozbierania całej nawierzchni. Więcej: przegląd placu zabaw oraz kto odpowiada za bezpieczeństwo na placu zabaw.
